一，SRW45 萬能式斷路器用途

SRW45智能型萬能式斷路器（以下簡稱斷路器）,適用于交流50Hz,額定電壓690V及以下,額定電流400A~6300A的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接地等故障的危害。斷路器具有智能化保護功能,選擇性保護精確,能提高供電可靠性,避免不必要的停電。同時帶有開放式通訊接口,可實現四遙功能,以滿足控制中心和自動化系統的要求。

該斷路器不帶智能控制器及傳感器可作隔離器用,采用符號標示為 。

斷路器符合GB/T14048，2《低壓開關設備和控制設備第2部分:斷路器》和IEC60947-2《低壓開關設備和控制設備第2部分:斷路器》等標準。

二，SRW45 斷路器產品展示

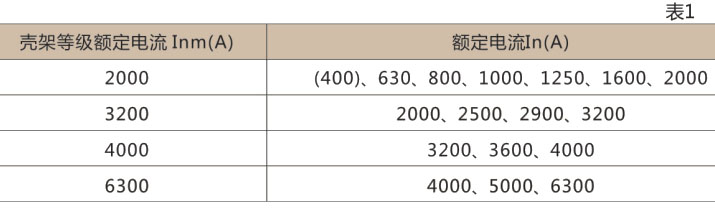

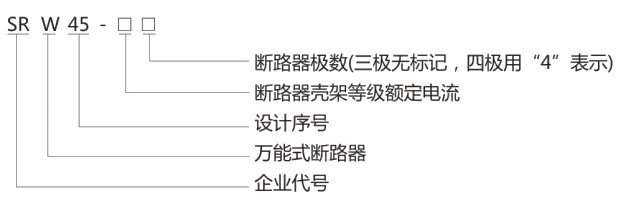

三，SRW45 萬能斷路器型號及含義和分類

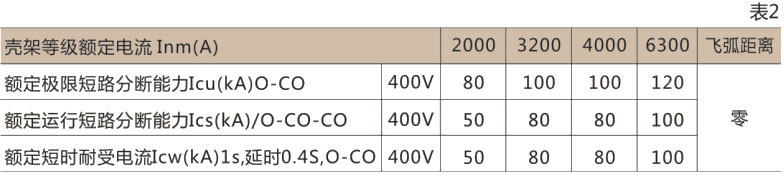

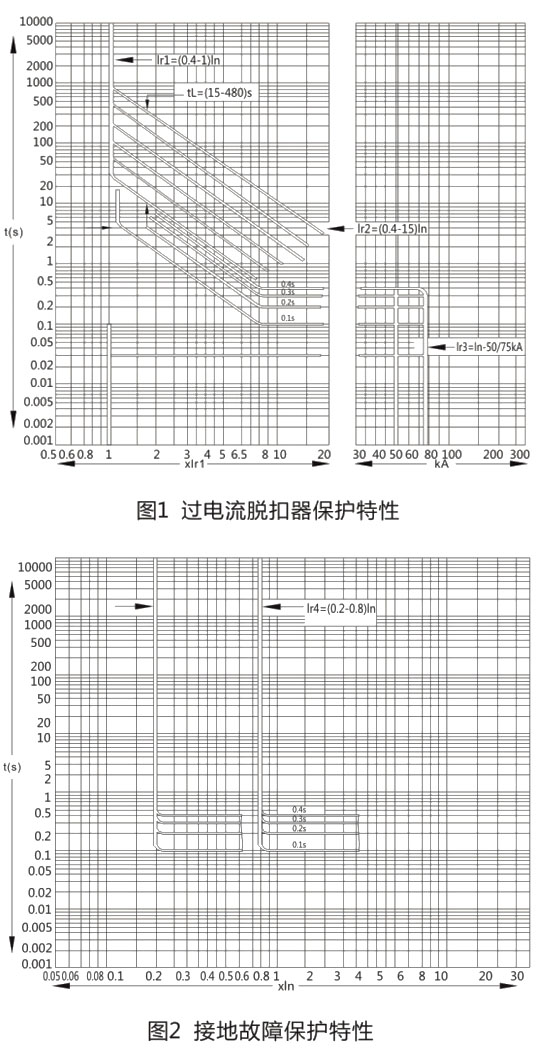

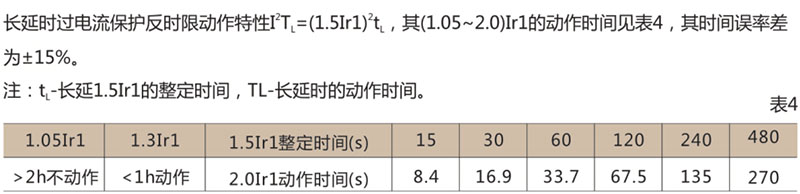

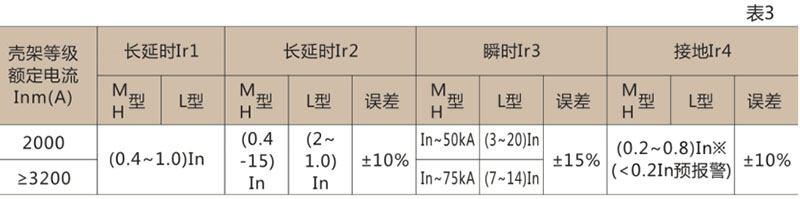

過電流脫扣器保護特性見圖1
接地故障保護為定時限,其延時特性符合表5,其保護特性見圖2。

● M型智能控制器功能
a）電流表功能
顯示各相運行電流及接地泄露電流,正常顯示******相電流值,還可顯示整定、試驗及故障的電流值或時間值。
b）電壓表功能:顯示各相線電壓,正常顯示******值。
c）遠端監控和診斷功能
1）控制器具有本機故障診斷功能
當計算機發生故障時能發出出錯“E”顯示或報警,同時重新啟動計算機,用戶需要時,也可將斷器分?jǐn)唷?br /> 2）當局部環境溫度達到80℃時,能發出報警并能在較小的電流時（用戶需要時）分?jǐn)鄶嗦菲鳌?br /> 3）智能控制器具有過載、接地、短路、負載監控、預報警、脫扣指示（0CR）等信號通過觸點或光耦輸出,便于用戶外接遙控用,觸點容量DC28V、1A、AC125V、1A。
d）整定功能
用戶 設定+ -貯存 四個按鈕即可對控制器各種參數進行整定,按 設定 至所要定的狀態（狀態指示燈指示），然后按 + 或 – 鍵調整參數大小至所需值，再按一下 貯存 ，貯存燈亮一次表示整定值已鎖定,控制器的保護參數不得交叉設定。控制器斷電復位后,再按 設定 鍵,可循環檢查設定的各種參數。
e）試驗功能
用設定 + – 脫扣 不脫扣 復位 鍵,可對控制器各種保護特性進行檢查,用 設定 + – 鍵調整
出一個模擬故障的試驗電流（注意:不要按 貯存 鎖定 ）,然后按 脫扣 或 不脫扣 鍵試驗,控制器即可進入故障處理,按 脫扣 鍵,斷路器分?jǐn)?按不脫扣鍵,斷路器不分?jǐn)?而控制器各種指示狀態正常,試驗后需按一下 復位 和 清燈鍵 ,方可進行其它試驗。
注:為了試驗方便,接地漏電無論整定在脫扣或報警位置,試檢均作脫扣處理,且優先級小于過載保護。
f）負載監控功能

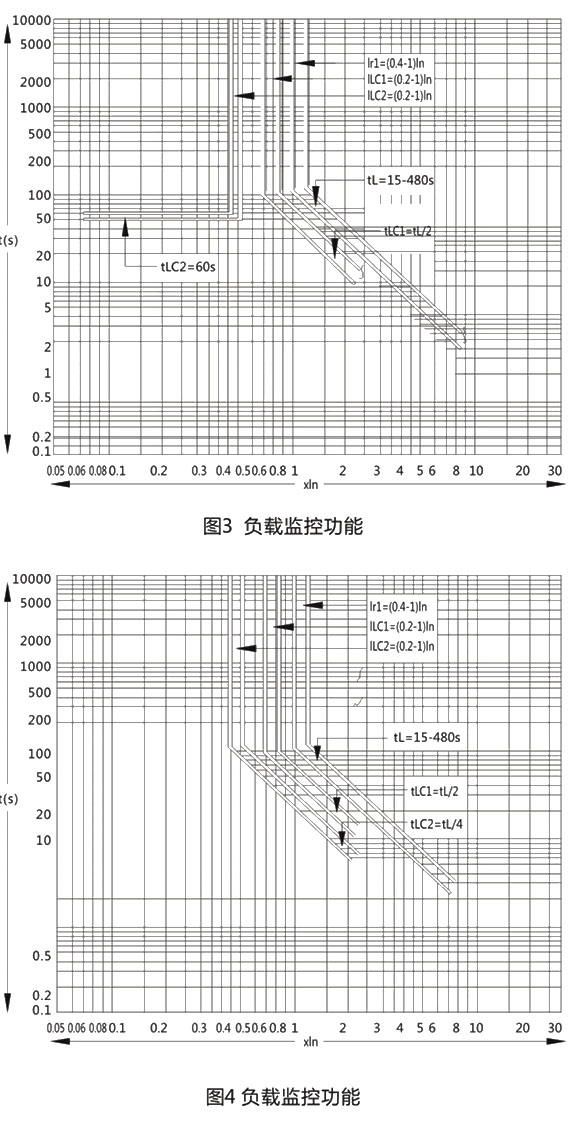

設置兩個整定值,ILcl整定范圍（0.2-1）ln,ILc2整定范圍（0.2-1）In。ILc1延時特性為反時限特性,其時間整定值為延時整定值的1/2；ILc2延時特性有兩種:第一種為反時限特性,其時間整定值為長延時整定值1/4,第二種為定時限,其延時間為60s,這二種延時功能,前者用于當電流接近過載整定值分?jǐn)嘞录壊恢匾?fù)載,后者則用于當電流超過ILc1整定值,使延時分?jǐn)嘞录壊恢匾?fù)載后,電流下降,使主電路和重要負荷電路保持供電,當電流下降到ILc2時,經一定延時后發出指令再次接通下級已切除的電路,恢復整個系統的供電。上述兩種監控保護,用戶可任選其一。監控特性見圖3，圖4。
g）MCR脫扣和模擬保護,根據用戶要求可關斷,做短延時分?jǐn)嘣囼?yàn)時一般需要關斷。
1）MCR接通分?jǐn)啾Ｗo(hù)主要用在線路故障狀態合閘時（控制器通電瞬間）,控制器具有低倍短路電流分?jǐn)鄶嗦菲鞴δ?。出廠設定在10kA,誤差±20%,其設定電流可根據用戶要求定。
2）控制器設有特大短路電流分?jǐn)喙δ?信號不經主機芯片處理,直接發脫扣信號的功能
h）熱記憶功能:控制器過載或短路延時脫扣后,在控制器未斷電之前,具有模擬雙金屬特性的記憶功能,短路延時能量釋放未結束,在此期間發生過載、短路延時故障,脫扣時間將變短,控制器斷電后,能量自動清零。

● H型智能脫扣器

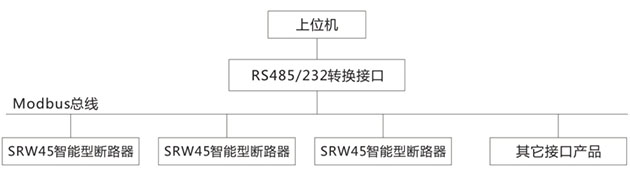

除了具有M型所有功能外,同時具有RS485標準通訊接口（標準配置為 Modbus通訊協議）,可半雙工或全雙工通訊,通過通訊接口可組成主從結構的局域系統（以下簡稱系統）,由1-2臺計算機作為主站，若干智能斷路器或其他可通訊元件作為從站,系統網絡結構如下圖所示。針對斷路器單元,系統可實現遠距離”四遙”功能:多種電網參數和運行參數的監測,智能斷路器當前運行狀態監視,各種保護限值參數的調整和下載,智能斷路器的合、分操作控制等。系統適用于各種電站、發電廠、中小型變電所、工礦企業,樓宇等配電控制系統建設和改造。例: Modbus通訊協議接口的連接關系圖如下：

六，附件

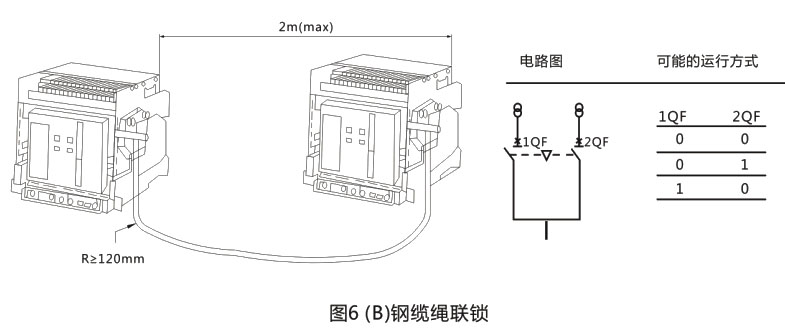

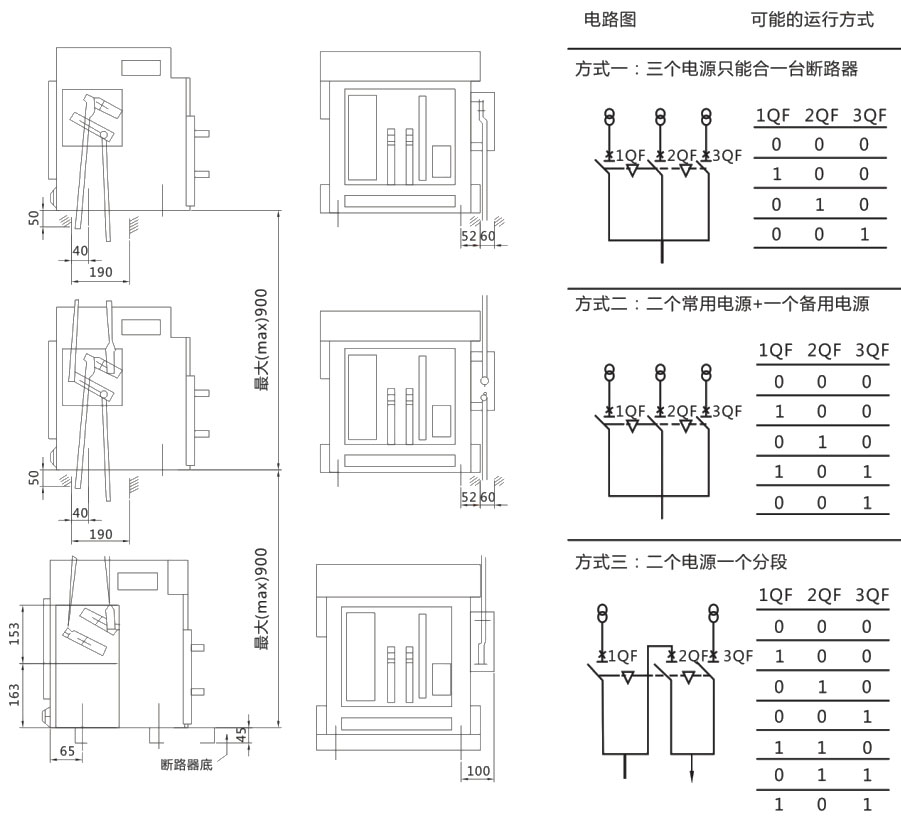

● 杠桿聯鎖（適用于同一面柜體中）

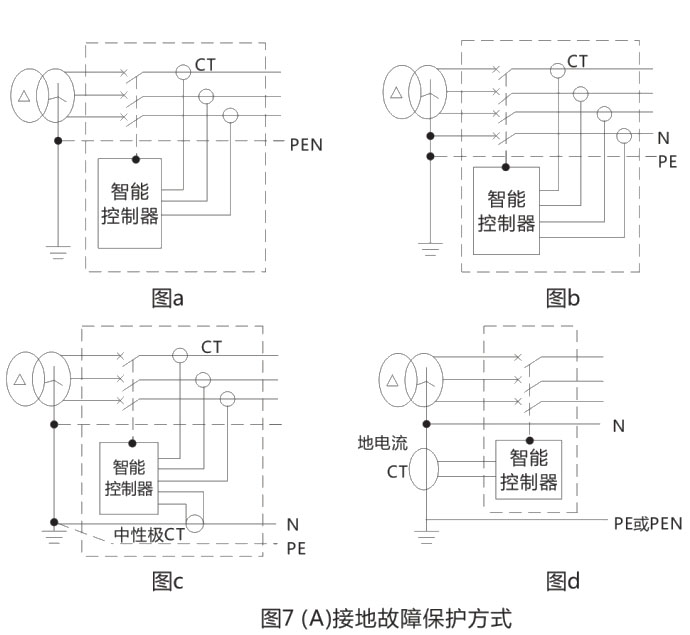

● 外接地單相接地保護裝置
外接式互感器（中性極互感器或地電流互感器）作為附件形式提供給用戶。由用戶自行將其套入母排中,并將連線（長度為2m）接至斷路器二次接線端子#25、#26。
● 相間隔板
用于增加母排間絕緣強度。

七，接線端子

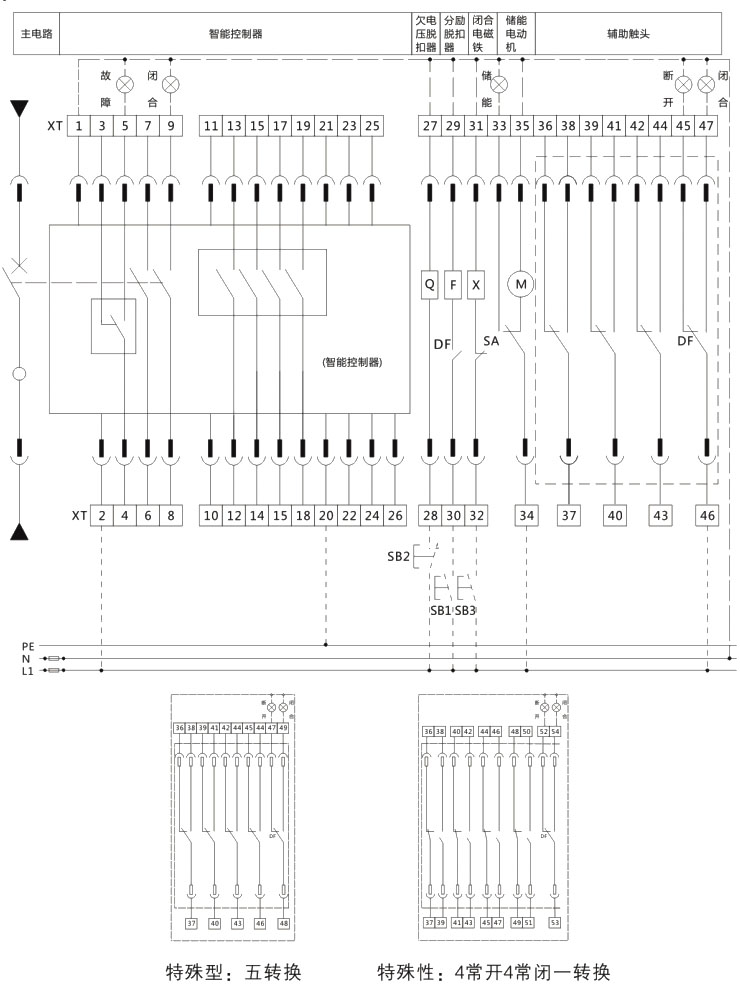

● 斷路器總體接線端子共47個，接線簡單，便于用戶接線，接線圖見圖8，其端子號和外加附件的含義見附表。

注：

①為避免對分勵脫扣器和閉合電磁鐵造成的必要的損壞,產品在出廠之前已經分別串接一組常開觸頭（分勵）和一組常閉觸頭（閉合）,供用戶使用的輔助開關為四組轉換觸頭（標準配置）

②若F、X、M的控制電源電壓不同時應分別接不同電源,建議不要直接取自主回路,以提高供電可靠性。

③——表示用戶自接電源線,外加附件用戶自備

④端子#35可直接電源（自動預儲能）,也可串接常開按鈕后接電源（手動預儲能）

⑤若用戶提出,端子#8-#9可輸出常閉接點（正常供貨為常開）。

⑥虛線框內的四組轉換觸頭（標準配置）為供用戶使用的輔助觸頭。、

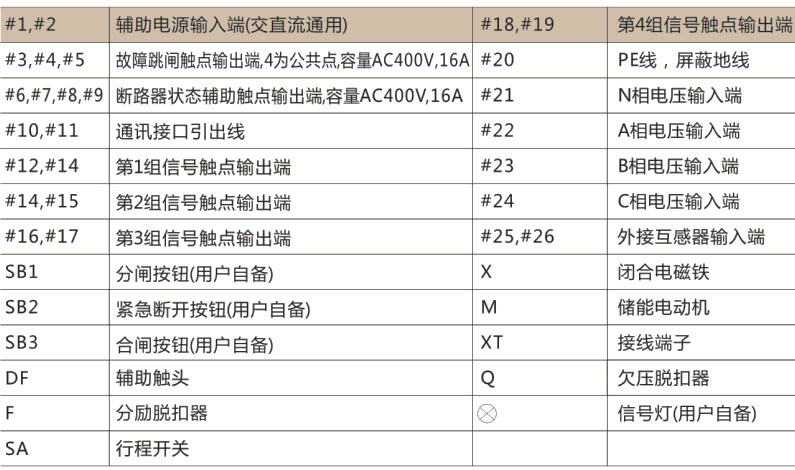

圖8附表斷路器二次接線圖端子號含義

八，斷路器外形尺寸、安裝尺寸及門框開孔尺寸

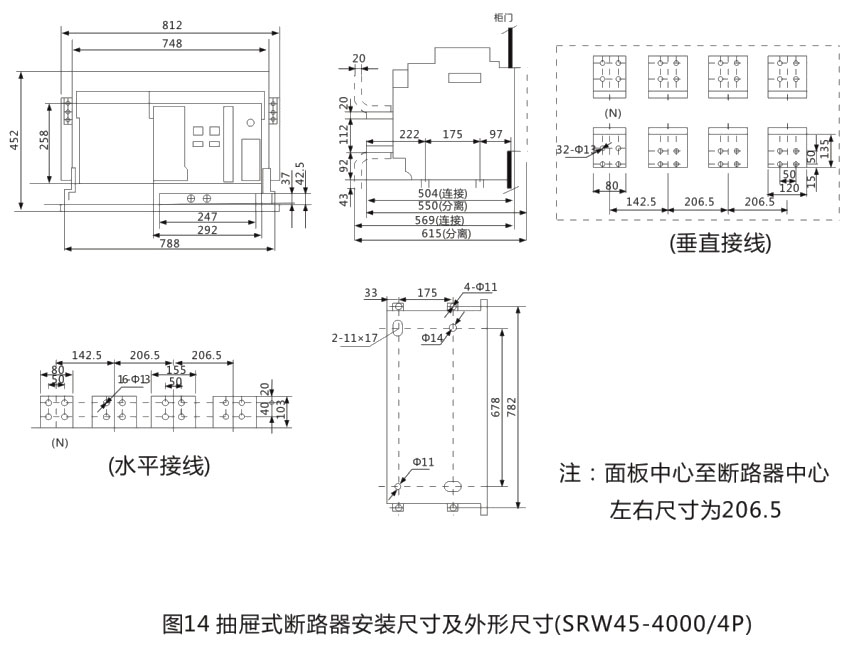

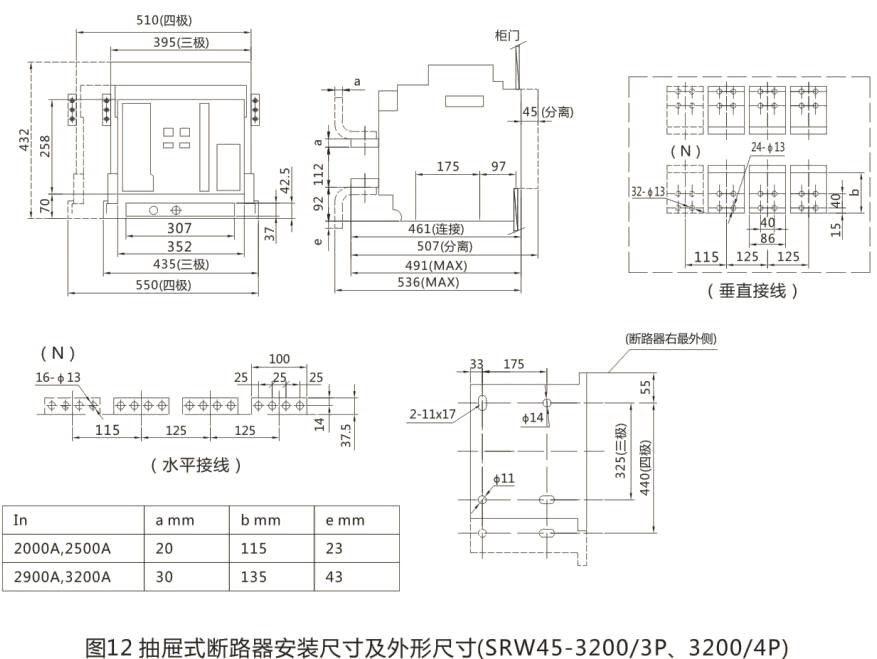

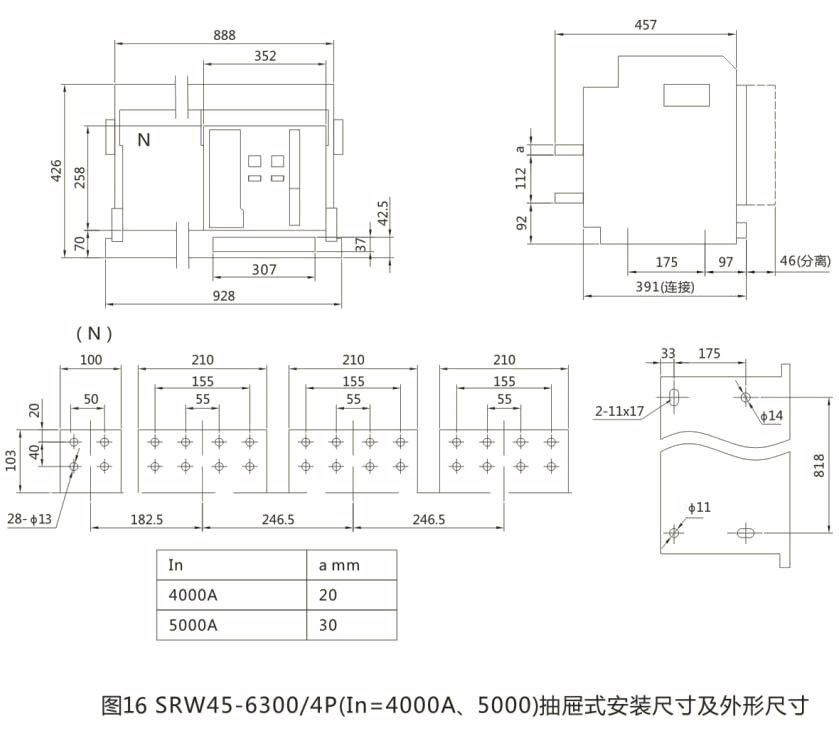

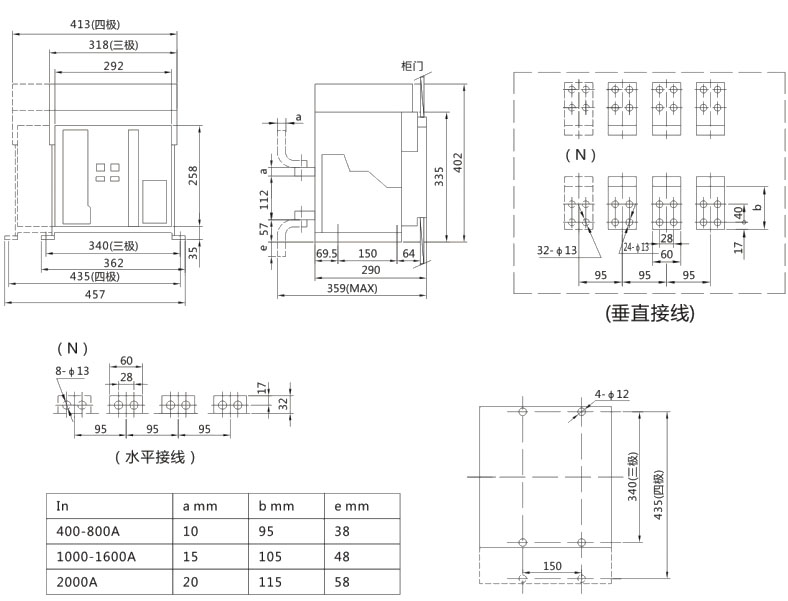

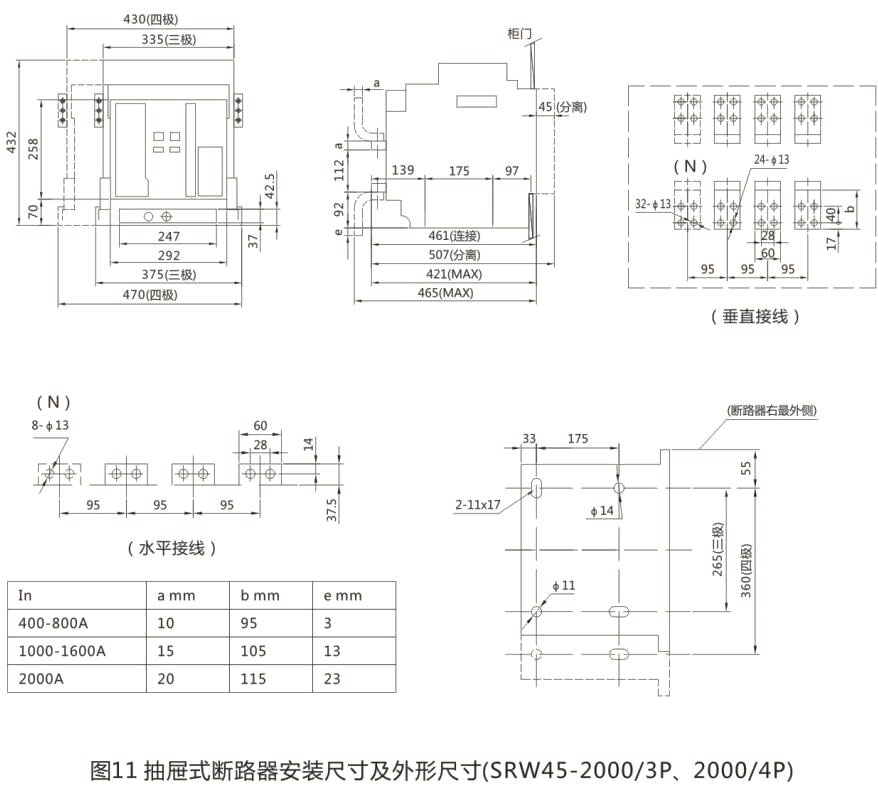

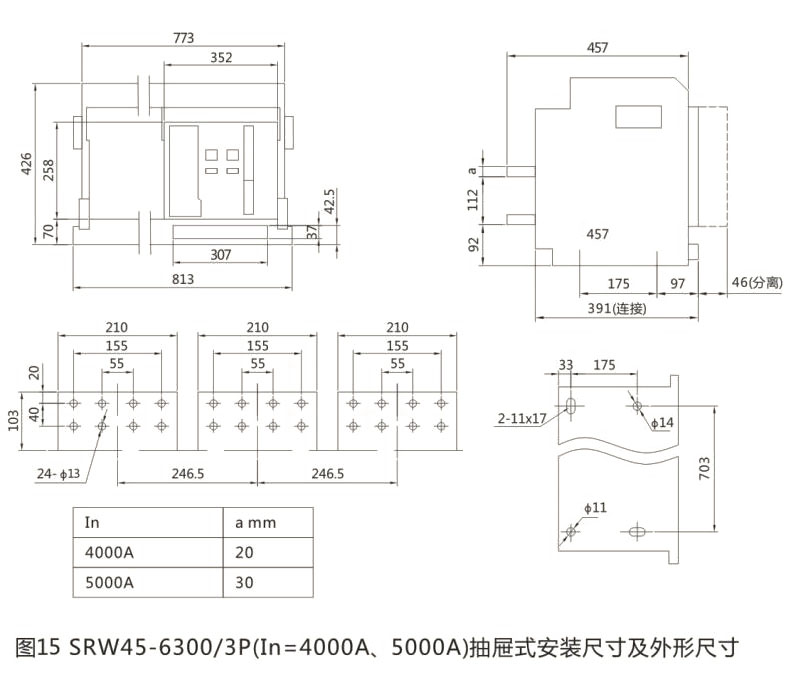

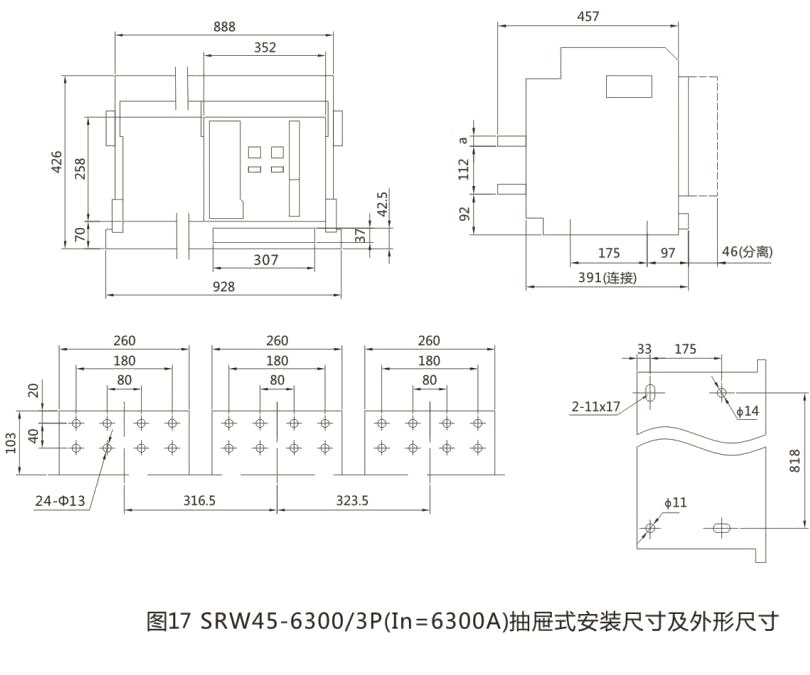

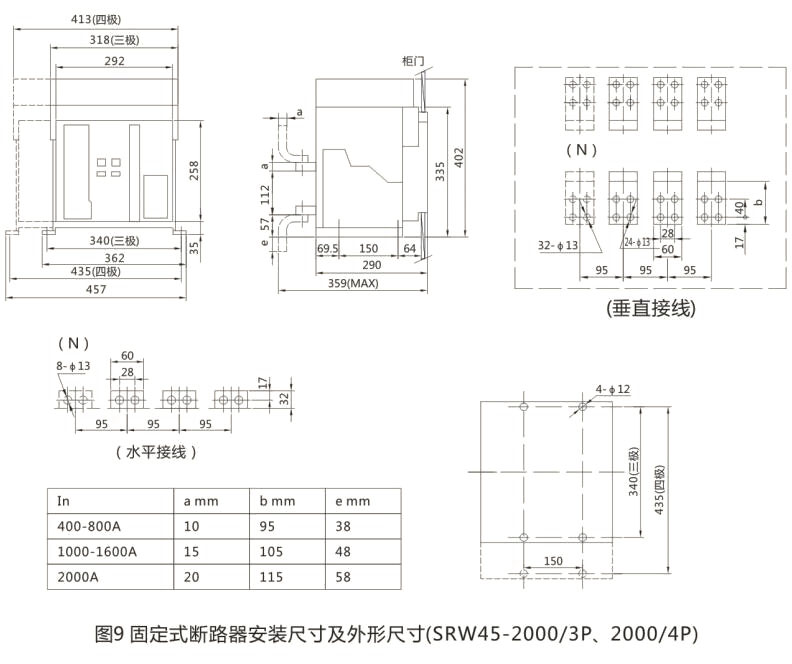

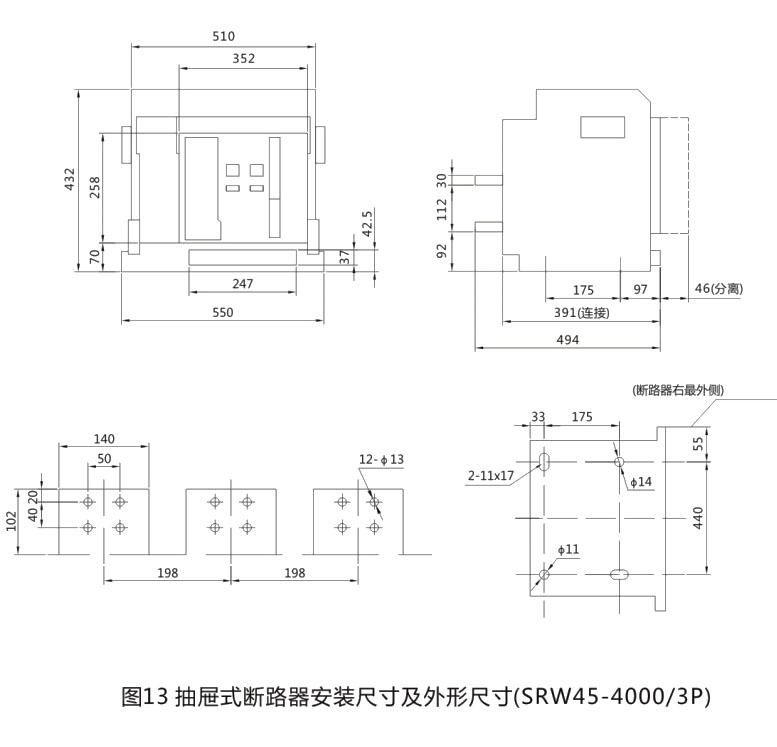

● 外形尺寸和安裝尺寸（見圖9-18）

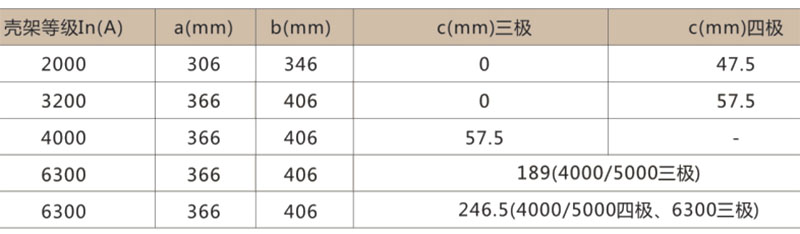

● 與成套開關柜配套使用時，門框開孔尺寸及其安裝孔孔距見下圖，安裝時用螺ST2.9*9.5-F-H固定

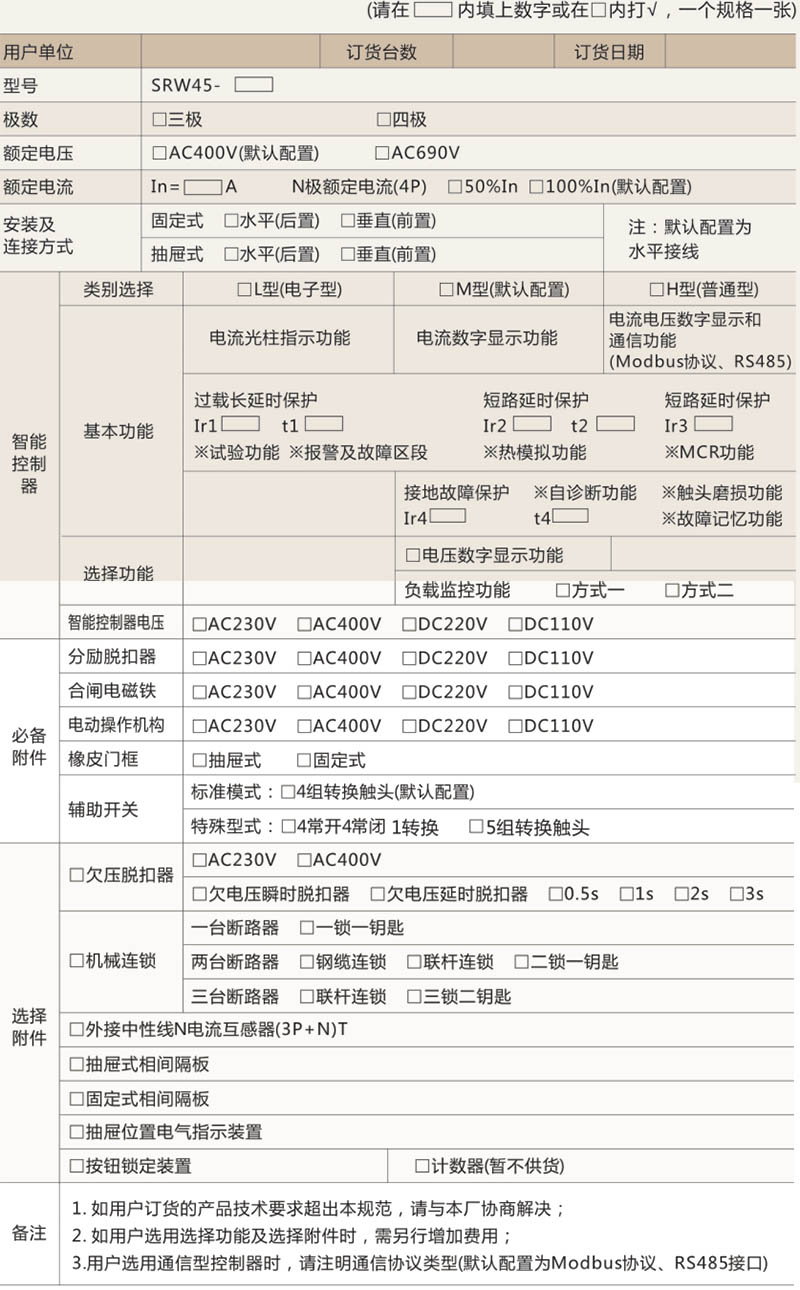

九，訂貨須知
