一，適用范圍

HGL系列隔離開關（以下簡稱為開關），適用于交流50Hz、額定電壓400V、約定發熱電流至3200A的工企業配電設備中，用作不頻繁接通與分?jǐn)嚯娏骷半姎飧綦x之用（1000A以上只用作電氣隔離），廣泛應用于建筑、電力、石油化工及其他行業的配電系統和自動化系統中。

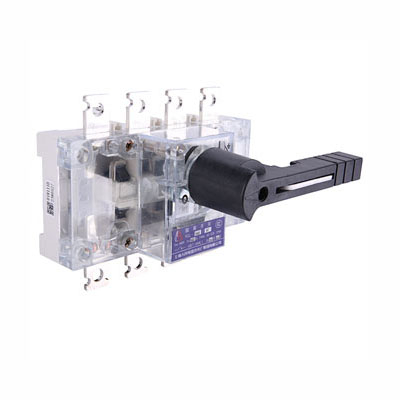

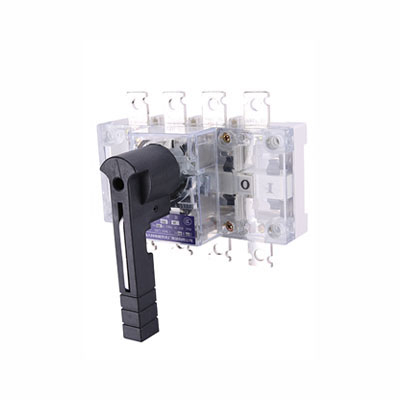

HGL （T）透明型隔離開關，將普通外殼改用透明外殼，可直接觀察各觸頭的通斷狀態與操作機構的運行狀態，并在進出接線端裝有接線罩。

開關造型美觀、新穎簡潔、結構簡單、操作方便，符合IEC60947-3、GB/T14048.3標準，是同類產品的選擇！

二，型號含義

三，主要參數

●HGL/T系列隔離開關的主要技術參數（見下表）

● HGL（T）透明型隔離開關的主要參數與HGL相對應。

四，結構特征

● 開關具有3極、4極（3極+可通斷中性極）之分。
● 開關主要由底座、大蓋、小蓋、觸頭系統、操作機構、手柄等部份組成。開關采用彈簧儲能、瞬時釋放的加速關合機構及同時接通與斷開并聯雙斷點的觸頭結構，極大的提高了開關的電氣性能與機械性能。
● 開關采用玻璃纖維增強不飽和聚脂模塑料及手動操作手柄，具有很高的介電性能、防護能力及可靠的操作安全性。
● 透明型開關的大小蓋采用高透明、高強度、耐高溫的新型材料壓制而成，能夠直接觀察各觸頭的通斷狀態與操作機構的運行狀態，保證了開關操作時的安全可靠。
● 開關正面設有標記窗口，指示觸頭的通斷狀態；可根據需要提供后面觀察窗口，直接觀察觸頭的通斷狀態，保證開關操作的可靠性和安全性。
● 操作手柄可直接裝在開關上操作(簡稱柜內操作)，也可通過加長軸在配電柜門外操作(簡稱柜外操作)，提供操作方便。
● 可根據需要提供常開常閉輔助觸點及板前板后接線方式，以滿足用戶的多種需求。
● 在分?jǐn)辔恢谩?”時，可用兩至三把鎖鎖住手柄，以防止誤操作。
● 轉換隔離開關具有三個指示位置：“I”表示開關I接通、開關Ⅱ斷開；“0”表示開關I、開關Ⅱ都斷開、開關I斷開。

五，外形安裝尺寸
