一，DZ47LE-63系列漏電斷路器用途

DZ47LE-63(63H)漏電斷路器(以下簡稱斷路器),適用于交流50Hz、額定工作電壓230V/400V、額定電流至63A電路中,作為負載線路的漏電(觸電)、過載和短路保護功能。作為線路不頻繁接通、分?jǐn)嗪娃D(zhuǎn)換之用。該產品具有分?jǐn)嗄芰Ω?、附件適用性強、體積小、重量輕、外形美觀和使用方便等優點。

斷路器符合GB/T16917.1標準要求。

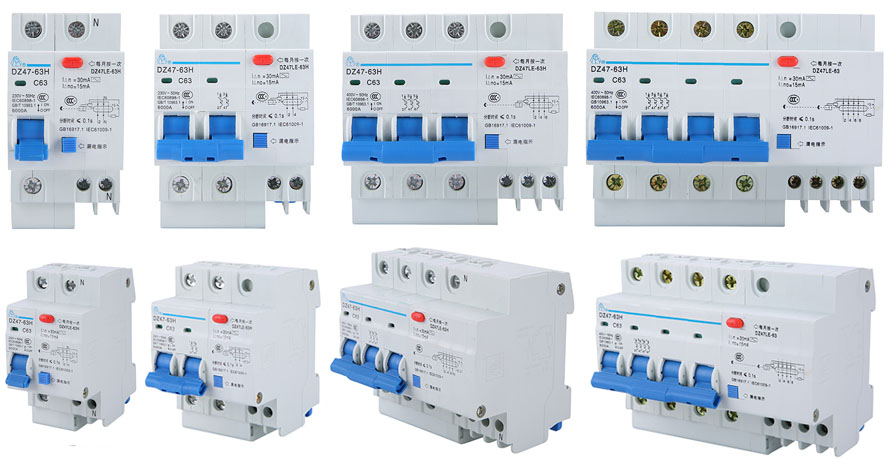

二，DZ47LE-63系列漏電斷路器展示

三，正常工作和安裝條件

● 海拔高度不超過2000米；
● 周圍空氣溫度不超過+40℃,不低于-5℃,且24小時內平均值不超過+35℃；
● 安裝地點的相對濕度在高溫度為+40℃時不超過50%,在較低溫度下允許有較高的相對濕度例如20℃時達90%,并考慮到因溫度變化發生在產品表面上的凝露；
● 安裝條件:安裝在無沖擊振動及無雨雪侵襲的地方;在無爆炸危險的介質中,且介質中無足以腐蝕金屬和破壞絕緣的氣體與導電塵；
● 污染等級:2；
● 安裝類別:Ⅲ；
● 電磁環境為環境B；
● 安裝場所的外磁場任何方向均不應超過地磁場的5倍；
● 采用標準安裝軌(TH35-7.5型)安裝,安裝于配電箱、配電柜或盒中；
● 安裝時一般采用垂直安裝,安裝平面與垂直面得傾斜度不超過+5,手柄向上為接通電源位置。

四，DZ47-63斷路器型號及含義

常規型號有： DZ47LE-63/1P+N,DZ47LE-63/2P,DZ47LE-63/3P+N,DZ47LE-63/4P

五，規格和技術參數

● 斷路器的額定剩余動作電流:30mA/50mA/100mA/300mA;
● 斷路器的額定剩余不動作電流:15mA/25mA/50mA/150mA
● 斷路器的額定剩余接通和分?jǐn)嗄芰?2000A;
● 漏電動作時間:≤0.1s;
● 耐受沖擊電壓:Ump=4kv
● 額定電流:6A、10A、16A、20A、25A、32A、40A、50A、63A
● 額定工作電壓:AC230V(1P+N、2P)、AC400V(3P+N、4P)。

六，主要技術參數數據

過電流脫扣特性:斷路器在正常安裝條件和基準環境溫度30下,過電流脫扣特性符合下表規定。

七，外形尺寸與安裝尺寸

關鍵詞：上海人民電器開關廠,DZ47LE-63/1P+N,DZ47LE-63/2P,DZ47LE-63/3P+N,DZ47LE-63/4P,DZ47LE-63漏電斷路器

八，訂貨須知

用戶訂戶時必須說明：
● 產品型號和規格；
● 極數；
● 額定電流；
● 數量
例：DZ47LE-63 3P+N，30,63A,50臺。
