一，DZ47-63(63H)高分段小型斷路器用途

DZ47-63(63H)高分?jǐn)嘈⌒蛿嗦菲?以下簡稱斷路器),適用于交流50Hz或60Hz、額定工作電壓230/400V、額定電流至63A電路中,額定短路分?jǐn)嗄芰Σ怀^(guò)6000A的保護配電線路中,作為線路不頻繁接通、分?jǐn)嗪娃D(zhuǎn)換之用,具有過載、短路保護功能。同時具有強大的輔助功能模塊,如輔助觸點、帶報警指示觸點、分勵脫扣器、欠壓脫扣器、遠程脫扣控制等模塊。

斷路器符合GB/T10963.1標準要求。

二，DZ47-63斷路器型號及含義

常規型號有：DZ47-63/C63,DZ47-63/C32,DZ47-63/C16

三，正常工作和安裝條件

● 海拔高度: 不超過2000米；
● 周?chē)諝鉁囟?不超過+40℃,不低于-5℃,且24小時內平均值不超過+35℃；
● 安裝地點的相對濕度: 在高溫度為+40℃時不超過50%,在較低溫度下允許有較高的相對濕度例如20℃時達90%,并考慮到因溫度變化發生在產品表面上的凝露；
● 安裝條件: 安裝在無沖擊振動及無雨雪侵襲的地方;在無爆炸危險的介質中,且介質中無足以腐蝕金屬和破壞絕緣的氣體與導電塵；
● 污染等級: 2；
● 安裝類別: Ⅲ；
● 電磁環境為環境B；
● 采用標準安裝軌(TH35-7.5型)安裝；

四，DZ47-63 產品分類

● 按極數分有: 單極、二極、三極、四極;
● 按瞬時脫扣電流型式分有:C型、D型(有要求時可定做B型)
● 額定電流分有: 6A、10A、16A、20A、25A、32A、40A、50A、63A；
● 按額定工作電壓分有: 230/400V(單極為230/400V,其余為400V);

五，主要技術參數數據

過電流脫扣特性:斷路器在正常安裝條件和基準環境溫度30下,過電流脫扣特性符合下表規定。

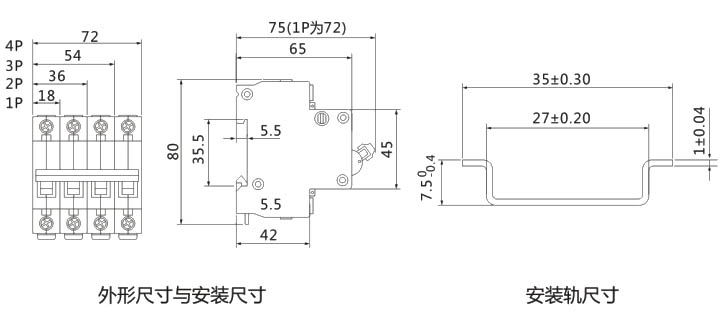

六，外形尺寸與安裝尺寸

七，訂貨須知

用戶訂戶時必須說明：
● 產品型號和規格；
● 斷路器的極數；
● 額定電流；
● 數量；；
● 脫扣器類型；
● 可訂制（透明）
例：DZ47-63 3P 63A,50臺。
