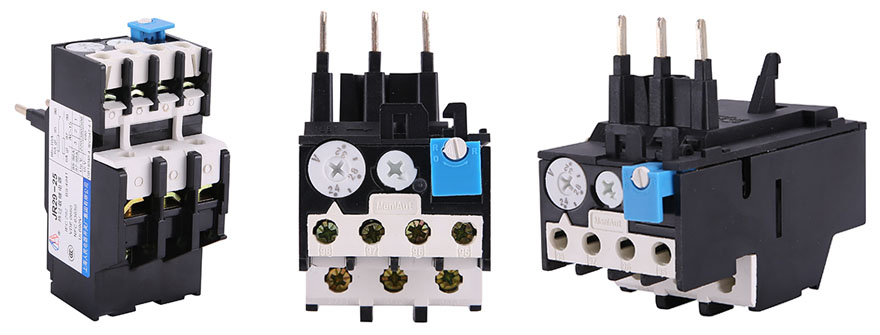

JR29(T)系列熱繼電器雙金屬片式熱過載繼電器(以下簡稱熱繼電器),主要用于交流50Hz或60Hz,額定工作電壓Ue:660V,電流從0.1A~500(A)的電力系統中作為交流電動機的過載及斷相保護之用
熱繼電器具有斷相保護、溫度補償、動作指示、自動與手動復位、停止功能等。
熱繼電器按GB14048.4標準設計、生產與檢驗。

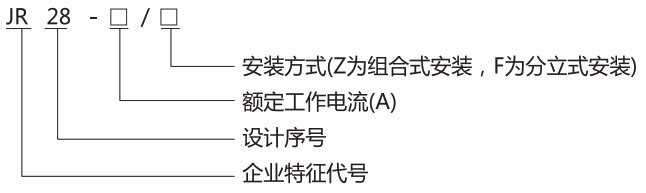

常規型號：JR29(T)-16,JR29(T)-25,JR29(T)-45JR29(T)-16,JR29(T)-25,JR29(T)-45
● 周圍空氣溫度
周圍空氣溫度不高于+40℃及不低于-5℃；且24小時平均值不超過+35℃；
● 海拔
安裝地點的海拔不超過2000m；
● 大氣條件
1.濕度
空氣相對濕度在+40℃時不大于50%，在較低的溫度下可以有較高的相對濕度；例如+20℃時，相對濕度可達到90%；對由于溫度變化偶爾產生的凝露應采取特殊的措施。
2.污染等級：3
● 安裝條件
1.安裝類別：Ⅲ
2.安裝位置
按正常位置安裝，安裝面與垂直面的傾斜度不超過±5°；且無顯著振動和沖擊。
● 熱繼電器的防護等級為IP2L0。

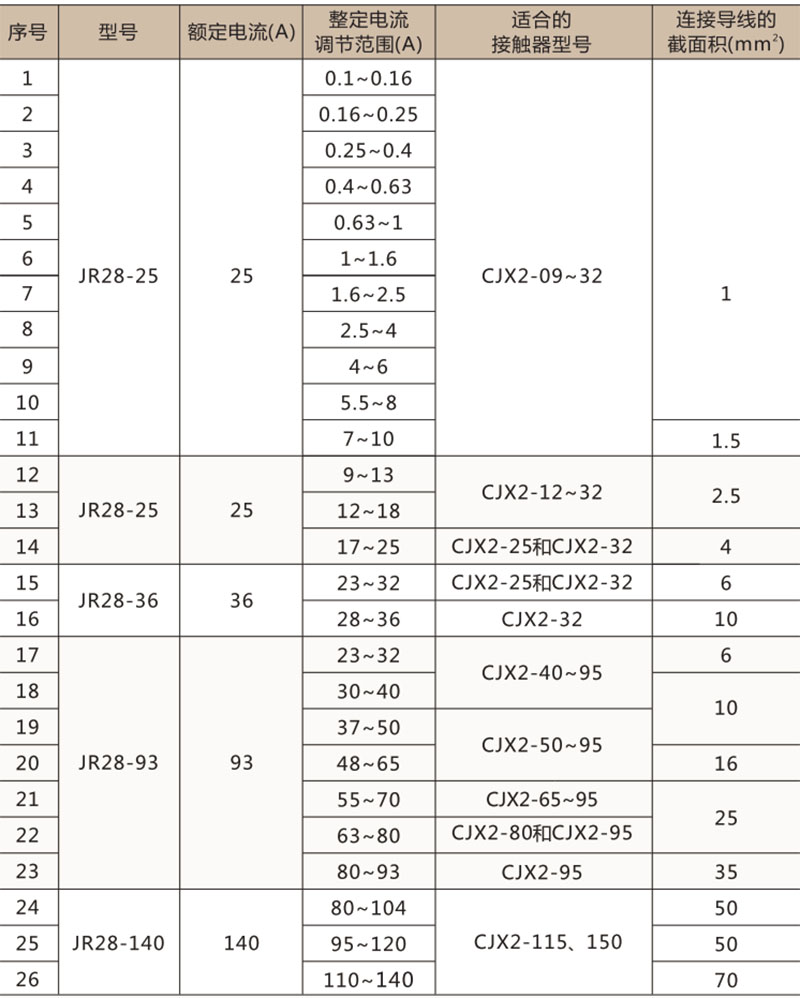

熱繼電器的額定工作電流、整定電流調節范圍、適配交流接觸器型號及推薦熔斷器型號
1N0+1NC

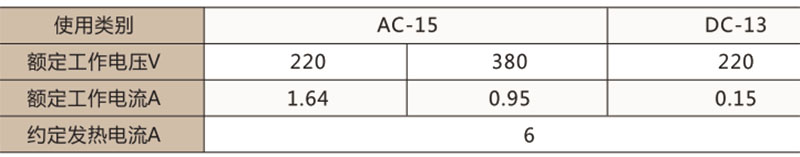

輔助電路額定絕緣電壓Ui380V;額定頻率50、60Hz；使用類別、額定工作電壓、額定工作電流和額定發熱電流

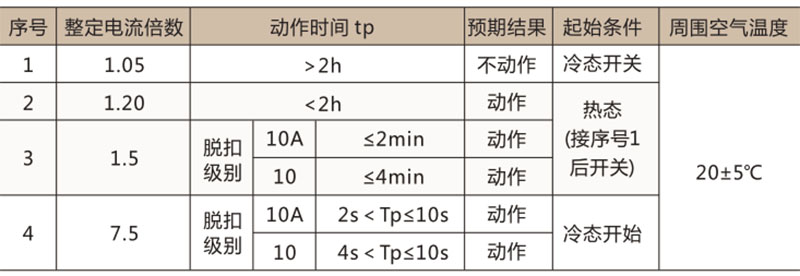

熱繼電器在各項負載平衡時的動作特性
產品脫口級別：JR28-25、 JR28-36為10級，JR28-93、JR28-140為10級
熱繼電器在各項負載不平衡時的動作特性

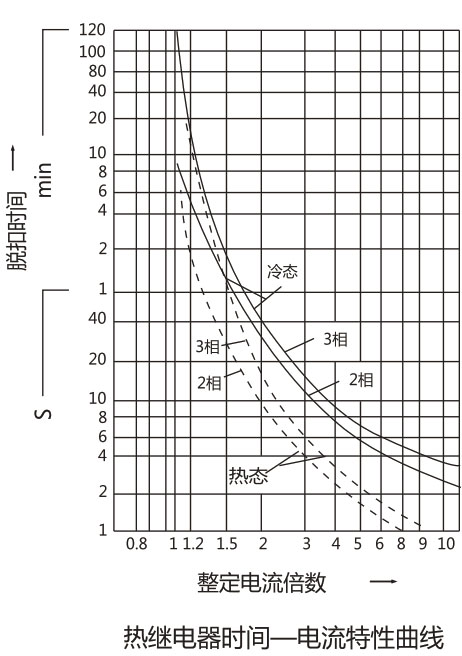

熱繼電器時間—電流特性曲線

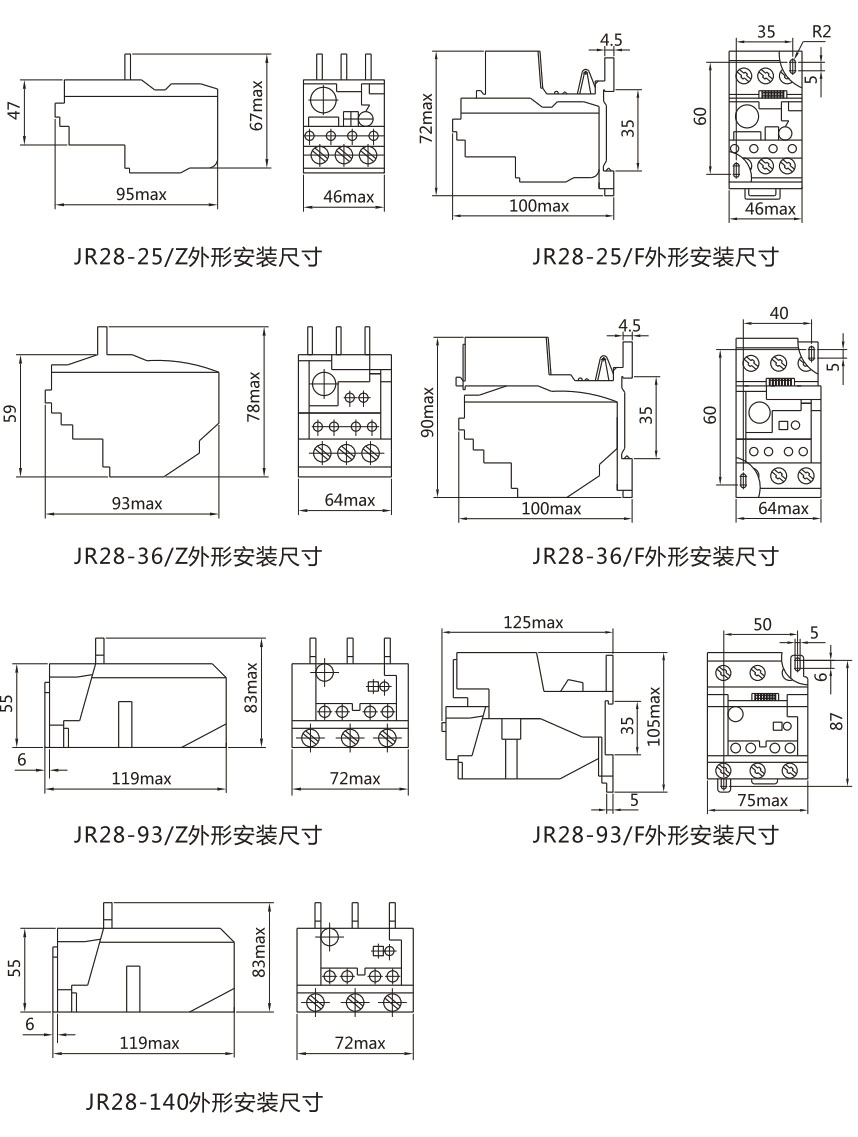

熱繼電器外形及安裝尺寸
客戶在訂購熱繼電器時，必須寫明：產品型號、規格、整定電流范圍及訂貨數量。
例：訂購JR28-93，80-93A，100只。
