一，DW15-1600-6300萬能式斷路器用途

DW15-1600、2500、4000,6300萬能式斷路器（以下簡稱斷路器）的額定電流從630A至6300A，額定工作電壓至交流1140V/50Hz。本斷路器主要在配電網絡中用來作為分配電能及保護線路和電源設備的過載、欠電壓和短路等故障，正常條件下也可作為線路的不頻繁轉換之用。上海人民電器廠常規型號有：DW15-630,DW15-1600,DW15-2500,DW15-4000

本產品符合GBI4048.2《低壓開關設備和控制設備第2部分：斷路器》等標準。

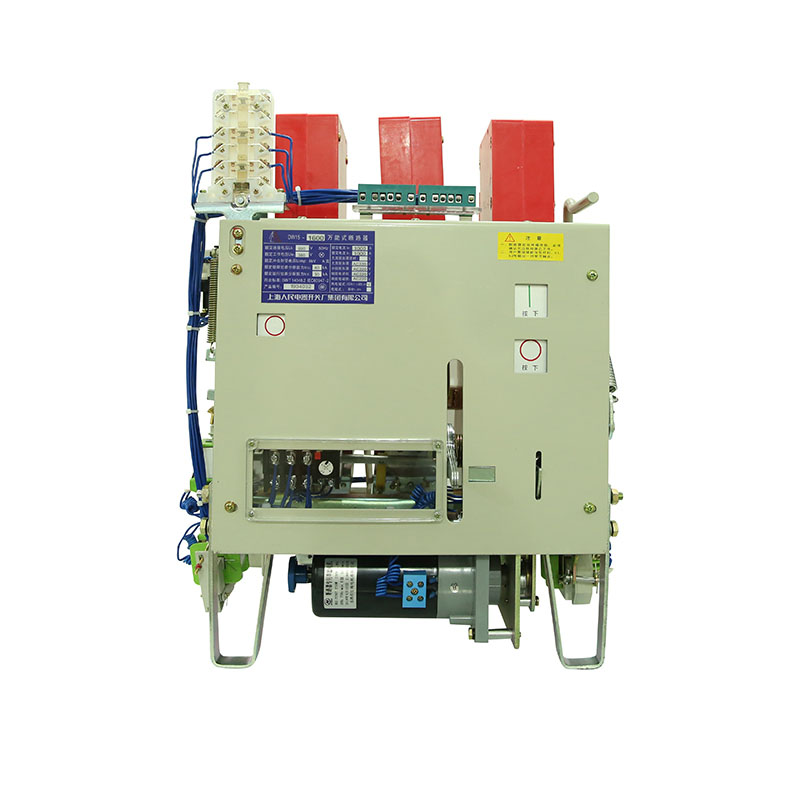

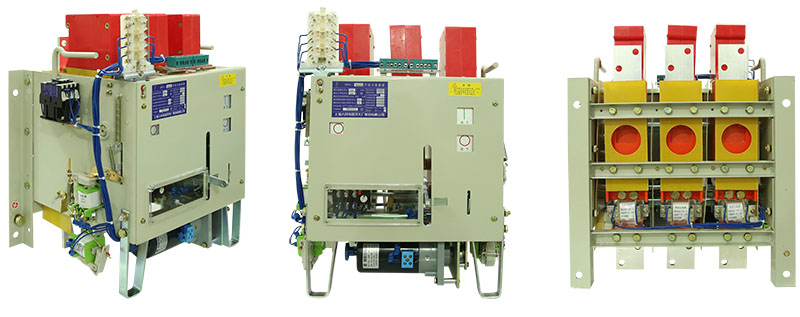

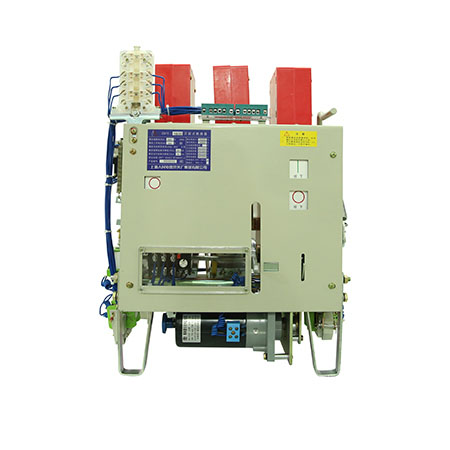

二，DW15-1600-6300斷路器產品展示

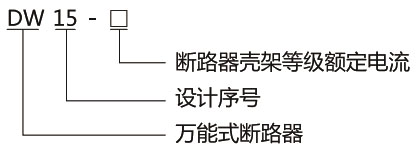

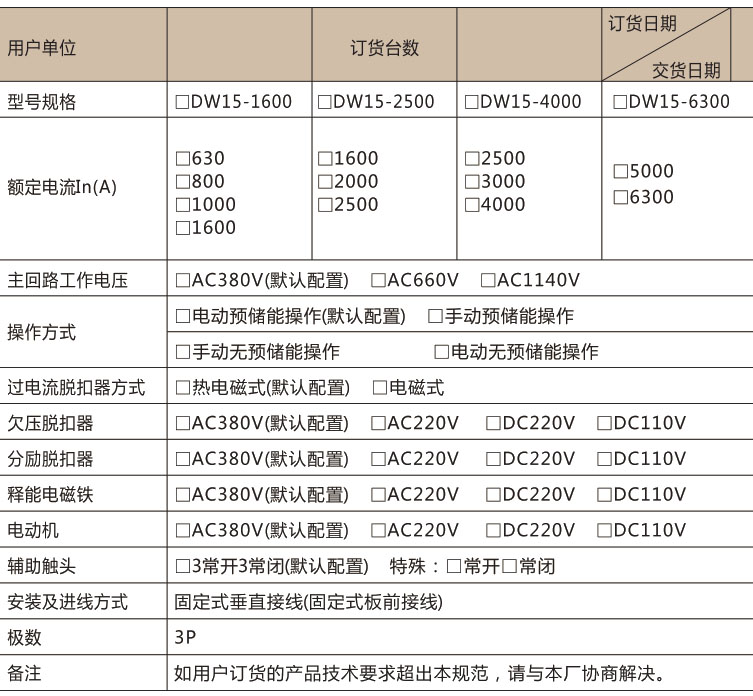

三，DW15-1600-6300斷路器型號及含義

DW15-1600, 2500, 4000, 6300等型號

規型號有：DW15-630,DW15-1600,DW15-2500,DW15-4000

四，正常工作條件

a）圍空氣溫度為-5℃+40℃，且24h內的平均溫度不超過+35℃。
b）安裝地點的海拔不超過2000m。
C）大氣相對濕度在周圍空氣溫度為+40℃時不超過50%；在較低溫度下可以有較高的相對濕度：最濕月的月平均******相對濕度為90%，同時該月的平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露。
d）污染等級為3級。
e）安裝類別：斷路器主電路及欠電壓脫扣器線圈的安裝類別為Ⅳ外，其余輔助電路安裝類別為Ⅲ。

五，技術數據及性能

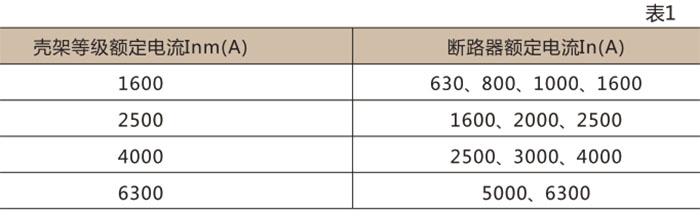

● 斷路器的額定電流

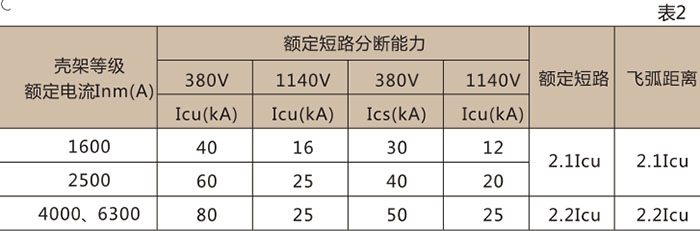

● 斷路器的額定短路分段能力及飛弧距離

注：飛弧距離括號內為1140產品

● 過電流脫扣器保護特性：

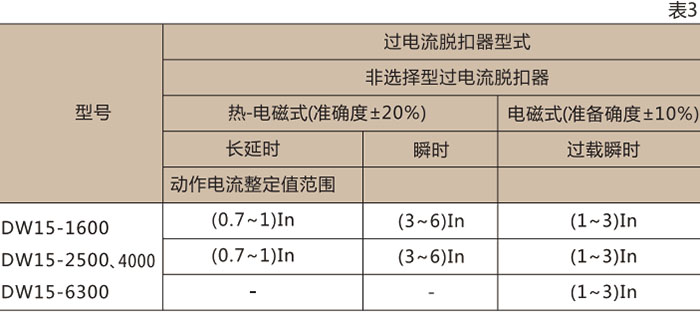

過電流脫扣器動作電流整定值調節范圍見表3

注：只具有瞬時過電流脫扣器的斷路器，并僅作過載保護。In=5000、6300A 只有電磁式，其余均有電磁式和熱電磁式兩種。

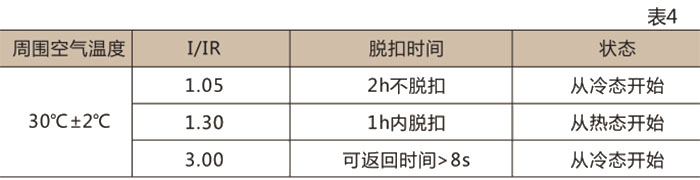

長延時過電流脫扣器各極同時通電時的動作特性見表4

六，電動機操作控制電路

電動機操作控制電路見下圖。其工作原理：按下起動按鈕SB1，繼電器K1吸合并自鎖，電動機運轉，斷路器貯能到行程開關XK打開，K1斷開，電動機斷電，貯能結束（若無預儲能時，則斷路器直接閉合）。再按下按鈕SB2釋能電磁鐵動作，則斷路器閉合。自斷路器閉合后輔助觸頭DF于斷開位置，故再按SB1也不能使斷路器儲能。

七，斷路器安裝尺寸及外形尺寸

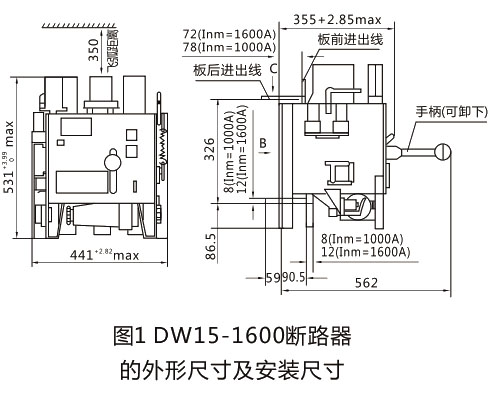

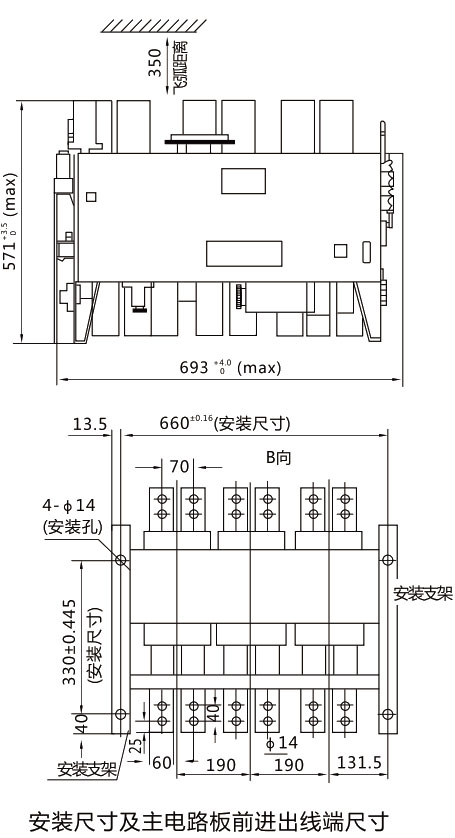

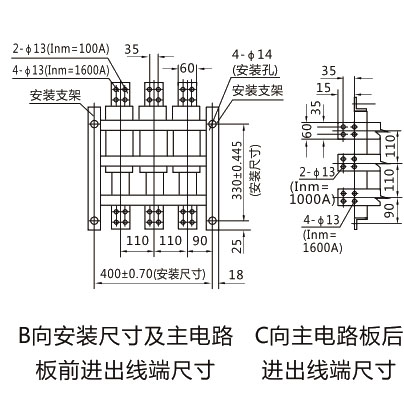

● DW15-1600斷路器外形尺寸及安裝尺寸

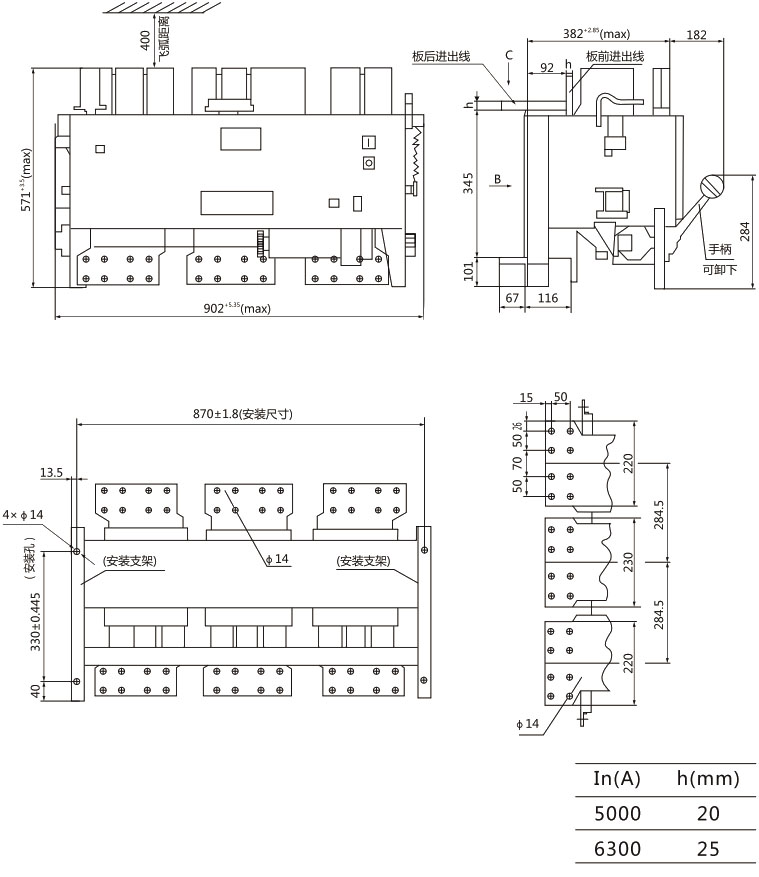

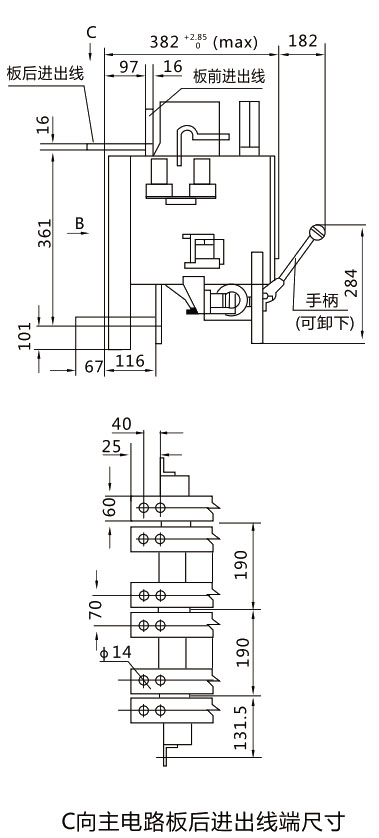

● DW15-2500斷路器外形尺寸及安裝尺寸
