一，CXMQ3B雙電源自動切換開關介紹

該系列雙電源自動轉換開關是我公司自主開發的產品。它符合GB/T14048.11,IEC60947-6-1的標準。產品設計個性化，使用方便，體積小，外形美觀。產品部件和元器件經過嚴格篩選，保障了產品的可靠性與安全性。

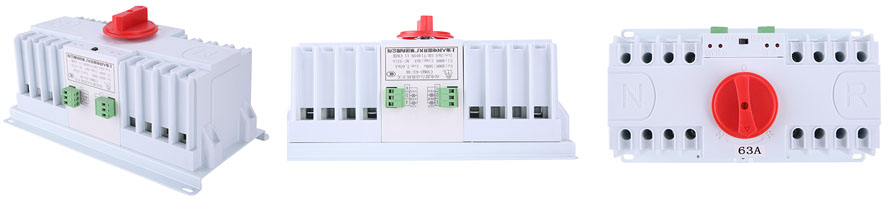

二，CXMQ3B雙電源自動切換開關展示

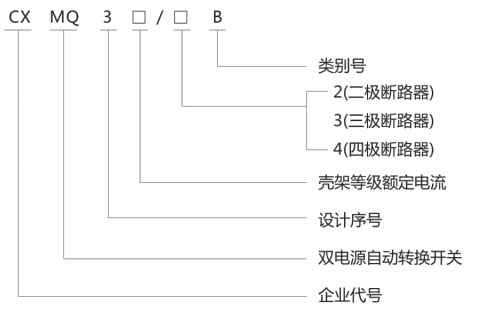

三，CXMQ3B 型號及含義

常規型號：CXMQ3-63/3B,CXMQ3-63/4B

四，產品介紹

● 周圍空氣溫度不超過+40℃，且其24h的平均溫度不超過+35℃，周圍空氣溫度的下限為-5℃。
● 安裝地點的海拔不超過2000m。
● 大氣相對濕度在周圍空氣溫度為+40℃；在較低溫度下可有較高的相對濕度；最濕月的月平均******相對濕度為90%，同時該月的月平均最低溫度為+25℃，并考慮到因濕度變化發生在產品表面上的凝露。
● 污染等級為3級。

五，正常使用和安裝條件

● 開關電器安裝類別為III級。
● 可垂直或水平安裝在專用的控制柜和電柜中。
● 開關電器的防護等級為IP20級。

六，結構與功能

● 本系列自動轉換開關為CB級；
● 使用類別：AC-33iB；
● 轉換動作時間：0.2s~4s；
● 開關由控制器線路邏輯判斷，并驅動永磁同步電動機轉換；
● 開關具備狀態指示輸出和手動自動操作；
● 機械電氣雙重聯鎖，轉換噪音小，平穩速度快等特點；
● Z型具有消防聯動控制功能。

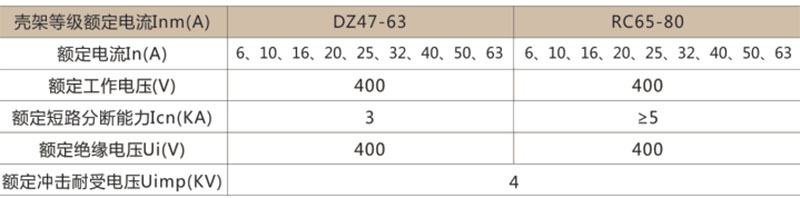

七，技術參數

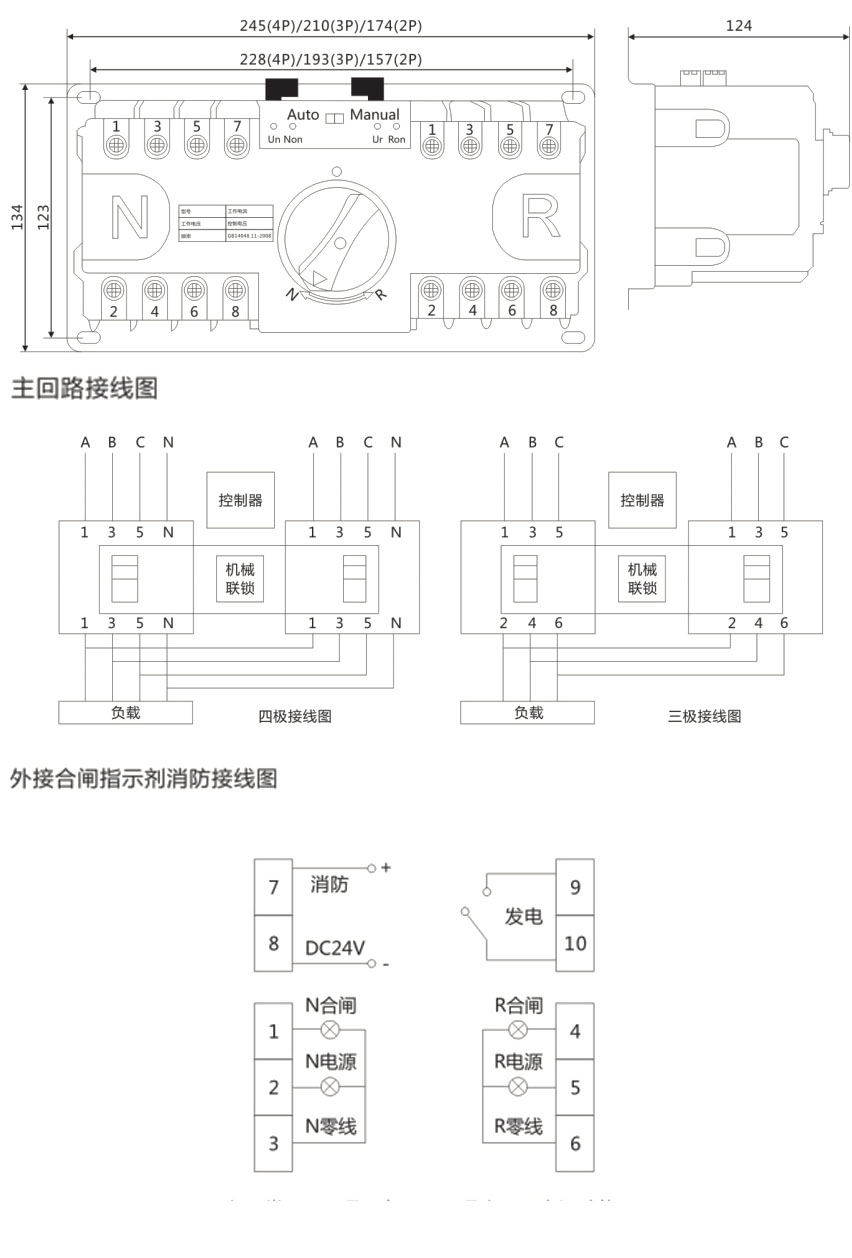

七，外形及安裝尺寸

注：

1、當使用三級ATSE時，將工作零線接入，常用（N）2號、備用（N）4號上，雙電源才能工作。

2，當使用ATSE時，消防接口輸入電源為DC24V。輸入電流不小于10mA。

3，圖中L1為常用合閘指示燈、L2為備用合閘指示燈，其輸出為AC220V。

關鍵詞：上海人民電器開關廠,CXMQ3-63/3B,CXMQ3-63/4B,CXMQ3B微型斷路器式雙電源自動切換開關
