一，CXM1LC的用途

CXMILC剩余電流動作斷路器（以下簡稱：斷路器）是集剩余電流繼電器、接觸器、塑殼斷路器于一體的斷路器，適用于三相四線中性點接地的供電系統，對線路或用電設備的接他故障、過電流、短路、缺相及過壓等進行保護，也可防止電氣線路或電氣設備接地故障引起電氣火災和電氣設備損壞事故及用來對人身角蟲電危險提供間接觸保護。產品符合GB148.2-2008、GB/T22387-2008標準。

CXMILC剩余電流動作斷路器過電流脫扣器為電子式，斷路器的額定電流根據線路負載情況可調，段保護曲線可調，可與下級斷路器配合實現分級亻尉戶。電子式過電兌扣器保護精度高，受環境溫度和安裝位置的影響小，為熱式過電流脫扣器的升級換代產品。

CXMILC剩余電流動作斷路器設有RS485串行接口，可通過編程器設定保護特性參數，同時可滿足通訊組網的要求。

二，斷路器型號分類

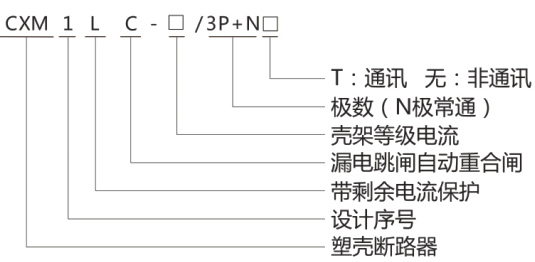

●CXM1LC重合閘保護斷路器型號及其含義

上海人民電器開關廠常規型號有：CXM1LC-125,CXM1LC-250,CXM1LC-400，CXM1LC-630。

三，產品特點

●環境溫度在-5℃～+40℃之間，海拔高度不超過2000米。
●相對空氣濕度：≤50％（環境溫度為+40℃時）。
●安裝場所的外磁場在任何方向不超過地磁場的5倍，產品附近盡量避免大的電磁干擾（如大功率電動機或變頻器），無炸性、易燃性、腐蝕性氣體，無雨雪侵襲，應干燥、通風。
●污染等級：3級；安裝類別：III

四，主要技術指標

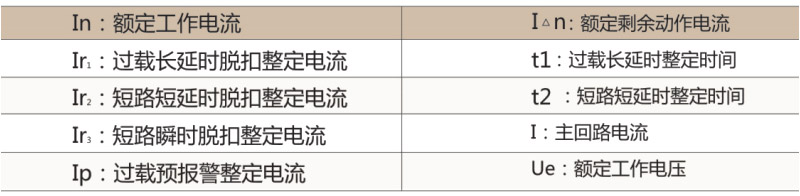

●符號說明

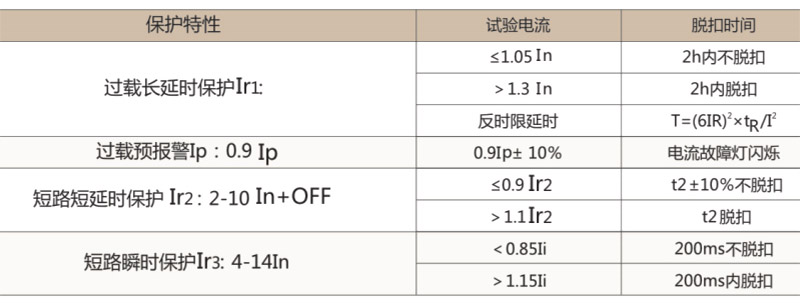

●保護特性

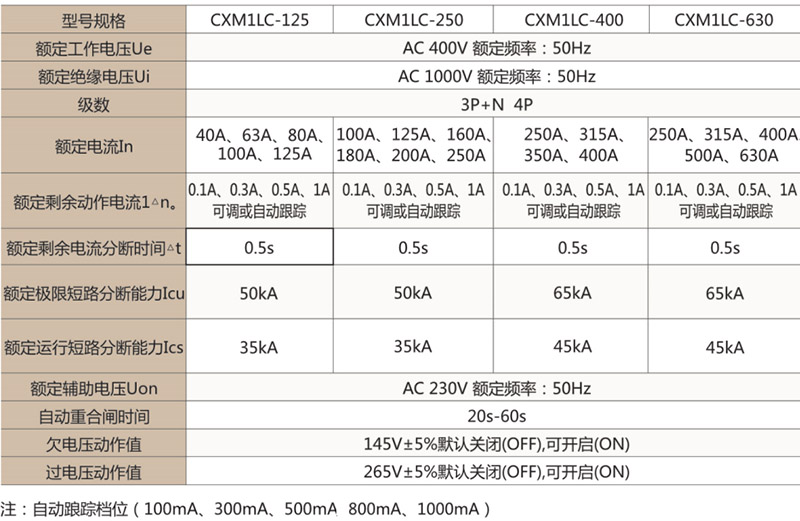

●主要質數參數

四，剩余電流保護功能

●定檔工作方式
漏電電流報警值：大于等于0.61An

動作時間

●自動跟蹤方式
自動跟蹤換檔條件：下調檔位：小于0.51△n目持續2分鐘；上調檔位：大于0.51△n，且持續1分鐘。在自動跟蹤工作方式下，上電初始工作在剩余電流檔位高檔。當滿足換檔“下調”條件時，即實際剩余電流小于下一檔位值的0.5倍且持續2分鐘，則檔位自動調整到下一檔：如本檔位滿。

足檔位”上調”條件時，即實際剩余電流大于本檔檔位值的0.5倍且持續1分鐘，則檔位會上調到上一檔。在某一檔位下（除高檔外），當剩余電流大于0.751△n，開關延時后動作分閘，重合閘后剩余電流檔位上調到上一檔位。

●重合閘/閉鎖（鎖定）
漏電重合閘功能開啟：漏電動作時間設置在0.5s檔位（默認開啟）；
漏電重合閘時間：20S-60S。

閉鎖時間：5s。即當重合閘后5s內再次發生漏電故障，則在延時跳閘
后控制器進入閉鎖狀態，不再重合閘。

五，通訊功能

按規定的通訊協議，可實現遙測、遙控、遙調、遙信四遙功能。
通訊參數

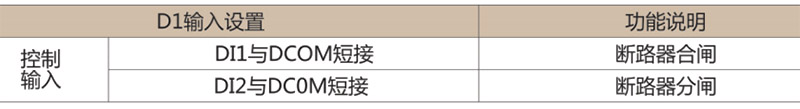

DI輸入可以作為普通控制輸入，也可以設置為報警或故障的輸入或其他邏輯狀態的輸入，功能可編程。

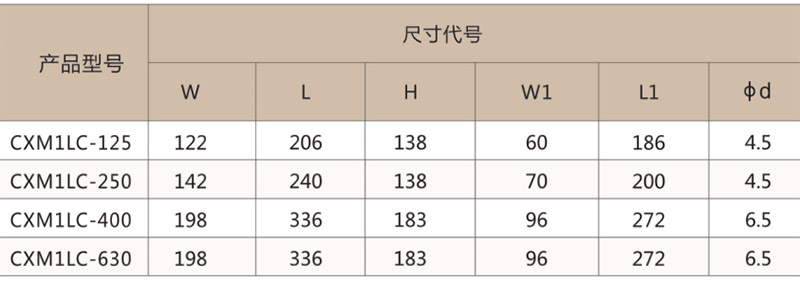

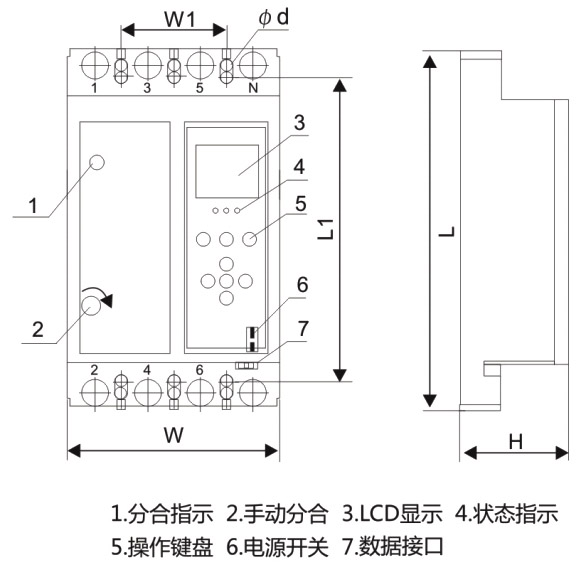

六，CXM1LC外形及安裝尺寸
